质量流量计

■产品简介

质量流量计是合肥精大仪表推出的一款液体流量计,故也被称为液体质量流量计或JDMF质量流量计。质量流量计可以检测流体的质量流量、体积流量、密度和温度等。精大仪表质量流量计可以实现流量的双向计量,是利用目前世界上先进的科里奥利原理进行流量测量的仪表,它可以直接测量流体的质量流量、体积流量、密度和温度等参数。可以通过LCD屏显示瞬时及累积质量流量、体积流量、温度、密度等参数,可以输出脉冲信号和电流信号,具有485通信功能。

精大仪表质量流量计,结构设计简单,性能稳定,使用方便,对现场管道安装及介质清洁度等条件要求不高,并且具有精度高,量程比宽,维护简单方便等优点。可以广泛应用于石油、化工、冶金、船舶、电力、制药、食品、环保和能源等行业的工艺过程检测和贸易计量场合,是一款先进的流量计仪表。


合肥精大仪表,专业质量流量计仪表生产厂家,先进的技术研发团队,强大的售后服务团队,保证了质量流量计在生产过程中的精确性,使用过程中的安全性。客户在购买时,如有疑问,欢迎直接联系厂家,专业的选型工程师随时为您解疑答问,让您买到合适型号的质量流量计产品。

■产品技术参数

1.测量介质:常规液体、高粘度液体、化工类、腐蚀性液体介质等。
2.准确度等级:0.1级,0.2级,0.5级
3.温度测量范围:-40℃~+120℃(准确度±1℃)
4.密度测量范围:0.2g/cm³~3.5g/cm³
5.压力等级:1.6MPa,2.5MPa,4.0MPa
6.信号输出:4mA-20mA电流信号,0Hz-10Hz脉冲信号
7.通讯方式:RS485/MODBUS或HART
8.工作电压:DC24V
9.整机功率:<15w
10.材质:测量管316L,壳体304(特殊要求按双方协议供货)
11.防爆等级:ExdibⅡCT6Gb,防护等级:IP67
12.输出继电器触点:24V/
0.1A,常开触点
13.工作环境:温度-20℃~+50℃     湿度:≤90%RH,非冷凝     大气压力:86kPa~106kPa

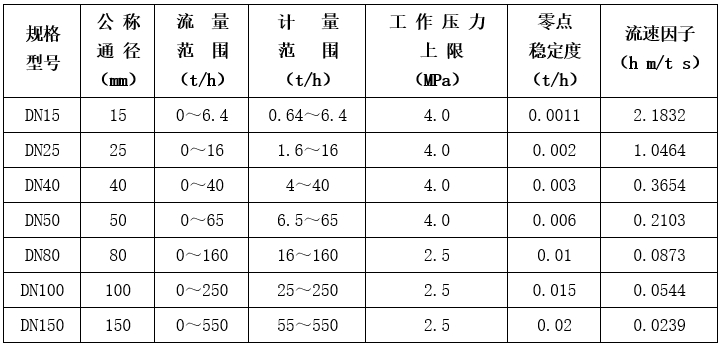

■流量范围

规格型号 公称通径(mm) 流量范围(t/h) 工作压力上限(MPa) 零点稳定度(t/h) 流速因子(hm/ts)
DN25 25 1.6-16 4.0 0.002 1.0464
DN40 40 4-40 4.0 0.003 0.3654
DN50 50 6.5-65 4.0 0.006 0.2103
DN80 80 16-160 2.5 0.01 0.0873
DN100 100 25-250 2.5 0.015 0.0544
DN150 150 55-550 2.5 0.02 0.0239

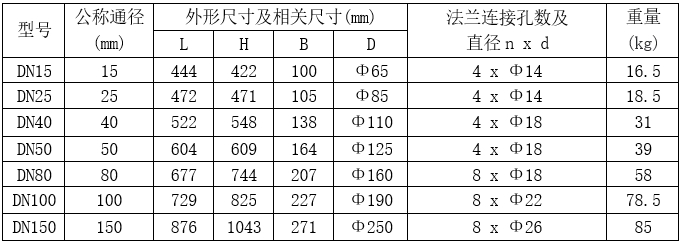

■外形安装尺寸
型号 公称通径(mm) 外形尺寸及相关尺寸 法兰连接孔数及直径nxd 重量(kg)
L H B D
DN25 25 472 481 96 φ85 4×φ14 18.5
DN40 40 522 548 116 φ110 4×φ18 25.5
DN50 50 597 606 137 φ125 4×φ18 35
DN80 80 650 742 175 φ160 8×φ18 53.5
DN100 100 714 820 198 φ190 8×φ22 70
DN150 150 815 1029 265 φ250 8×φ26 85

■质量流量计产品标记
    说明
类型代号 JDMF 质量流量计型号标记
公称通径 25.......150 DN25...........DN150
特殊要求 S(K) 法兰缩口(扩口)
改进型号
公称压力 2/ 1.6MPa
3/ 2.5MPa
4/ 4.0MPa
准确度 2 精度0.2%
5 精度0.5%

举例说明JDMF-25 K 2/.2   质量流量计,DN25口径,法兰扩口,压力1.6MPa,精度等级0.2级。
